10噸6米防爆電動葫蘆的構造特征及生產標準

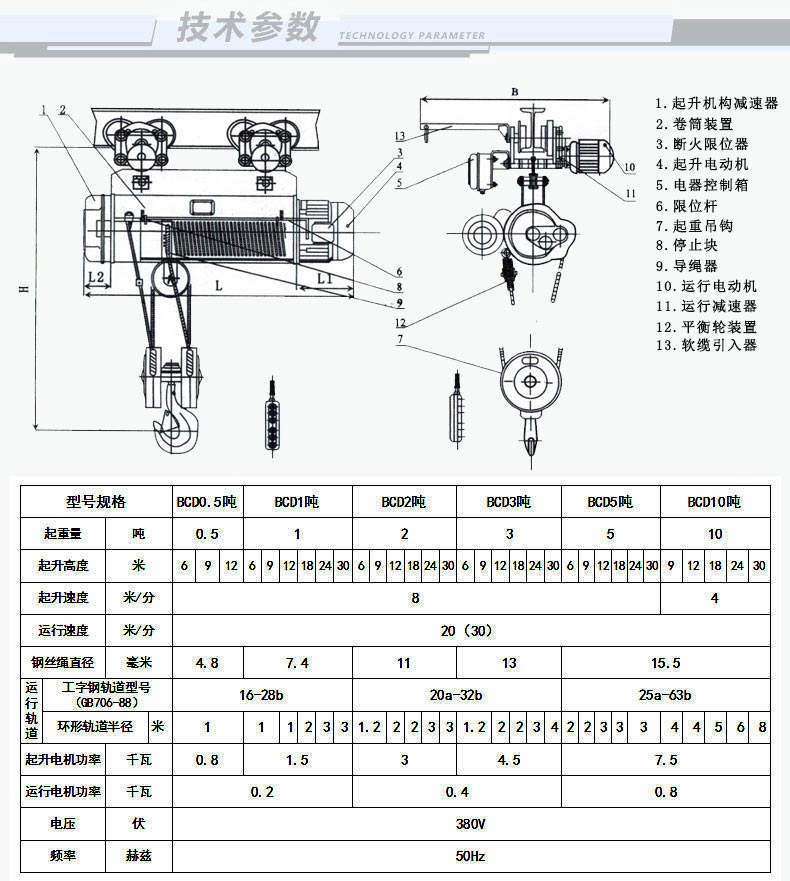

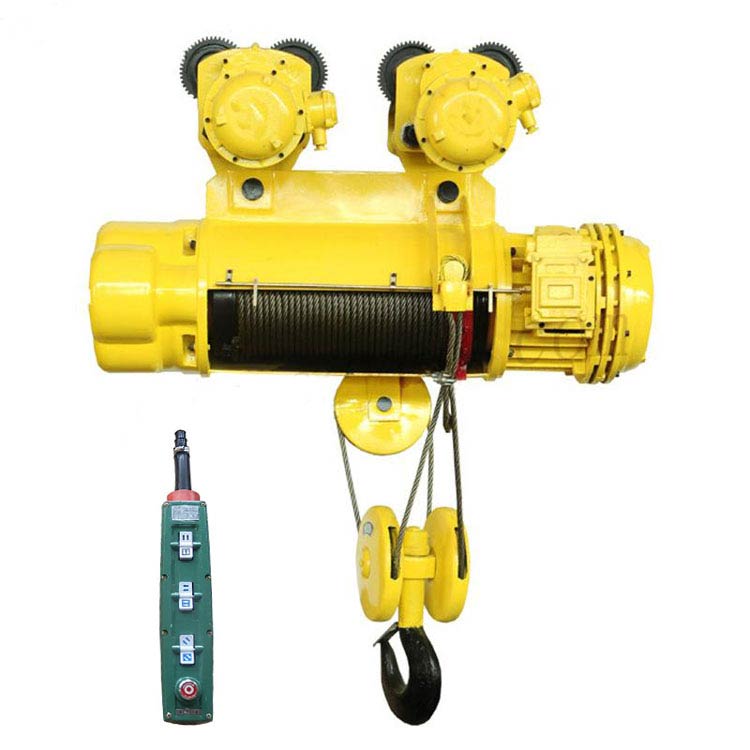

河北悍象10噸6米防爆電動葫蘆的構造特征及生產標準，該產品是由數個可單獨拆開的組件所組成，使用維修和檢修非常方便，可以縮短工作時間。BCD防爆電動葫蘆的防爆組件、電機、磁力起動器、限位開關、控制按鈕都是單獨的防爆結構，防爆標志均為dllB。
1、減速器的構造特征及潤滑操作
隔爆型電動葫蘆零部件通用程度大，互換性強，減速器采用標準模數圓柱齒輪，便于維修。鋼絲繩電動葫蘆減速器為四級圓柱齒輪減速器，齒輪與軸的材質均為合金鋼，精工制造后，全部裝以滾動軸承。起升用的減速機，每三個月添加一次潤滑油。自窺視孔注入，采用思格氏粘度5.5-7機器潤滑油10升。
2、防爆電動機的構造特征及潤滑
(1)隔爆型錐形轉子三相異步電動機，防護等級為IP55，絕緣等級F級，防爆標志為dllCt4Gb。防爆電動機轉矩可達滿載力矩的2-3倍，滿足鋼絲繩電動葫蘆斷續工作的直接起動。起升運行電機外殼為HT200鑄鐵，設計加工后進行1分鐘的1×10 pa水壓試驗，以不滴水為合格。接線盒的接線柱采用422聚氯胺石棉耐弧塑料壓制而成。
(2)運行電動機均采用全封閉鼠籠式錐形制動電動機，當電動機斷電后可使防爆葫蘆在較短時間內達到停止。帶有自動剎車裝置，滿足迅速制動、頻繁啟動、正反交替運行的使用環境。起升電動機軸承，每六個月添加一次潤滑油。需要涂滿軸承室空間的2/3，采用SYB1403-59鈣基脂潤滑油。
3、卷筒裝置的構造特征及潤滑
隔爆型電動葫蘆卷筒由鑄鐵或厚無縫鋼管制成，置于鋼制外殼內，以平鍵或花鍵與減速機連接。加一端架于電動機前端蓋上。鋼絲繩按照卷筒上的螺紋纏繞，采用導繩器排繩，并通過擋塊調動限位開關，保證吊鉤到達上下限位位置時，及時切斷起升電機電源。繩端采用壓繩板，通過螺栓，牢固于卷筒上，拆換鋼絲繩時，只需將導繩拆除，無需拆除外殼，維修方便。鋼絲繩及卷筒，每周添加一次潤滑油。需要涂抹表面，采用鋼絲繩油脂。
4、操縱裝置的構造及特征
隔爆型電動葫蘆的升降，左右動作均靠操縱防爆按鈕來控制防爆磁力起動器，當?shù)蹉^升降到限位尺寸時防爆限位開關切斷起升電機的主回路電源，當?shù)蹉^上升到限位時，只需操縱下降按鈕使吊鉤下降，或當?shù)蹉^下降到下限位置時，只要操縱上升按鈕使吊鉤上升，限位器觸頭都可以復原。控制電器包括電纜、按鈕盒、連接架。
防爆鋼絲繩電動葫蘆依據GB3526.1-83《防爆性環境用防爆電氣設備通用要求》GB3836.2-83《防爆性環境用防爆電氣設備隔爆型電氣設備“d”》的規定，制成隔爆型防爆標志為dllBt4，dllCt4，適用于含有ⅡA,ⅡB,ⅡC級T1-T4可引燃性氣體或蒸汽與空氣形成爆炸性氣體混合物1區，2區場所。在戶外使用時需加防護裝置，10噸6米防爆電動葫蘆的構造特征及生產標準。
