悍象起重MD1型0.5-10t6-30m固定式電動葫蘆外形結構圖，MD1鋼絲繩電動葫蘆固定式又分為“A1、A2、A3、A4”四種型式，可直接安裝在架構上使用。CD1鋼絲繩電動葫蘆為單速起升，MD1鋼絲繩電動葫蘆為常速和慢速兩檔起升。固定式葫蘆可安裝在固定支撐上作垂直的或不同角度的卷揚牽引起吊用。

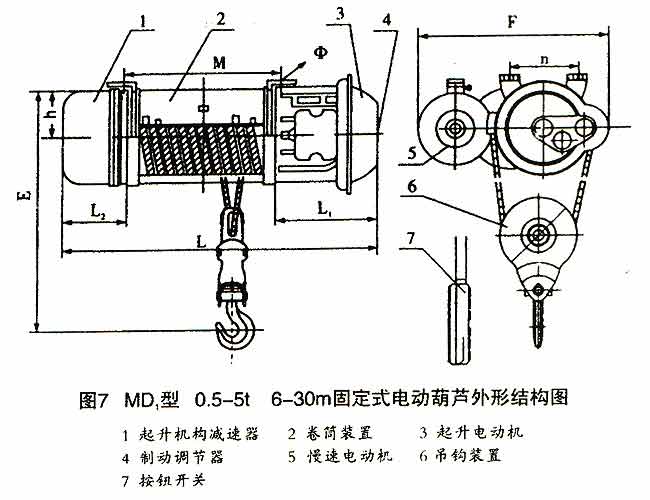

1、MD1型0.5t-5噸6m-30米固定式電動葫蘆外形結構圖
（1）起升機構減速器，（2）卷筒裝置，（3）起升電動機，（4）制動調節器，（5）慢速電動機，（6）吊鉤裝置，（7）按鈕開關。
2、固定式電動葫蘆，區別小車式電動葫蘆不能在工字鋼軌道上左右運行，一般安裝在固定支撐架上垂直起重，或不同角度的卷揚使用。比如A1式可稱為懸掛固定式，A2可以稱為座式，比較常見。A3、A4不常見。鋼絲繩電動葫蘆可以安裝在H鋼上，盡量選擇鋼板較厚的H鋼。打孔大小，孔距尺寸可以根據鋼絲繩電動葫蘆的規格和安裝方式來確定。

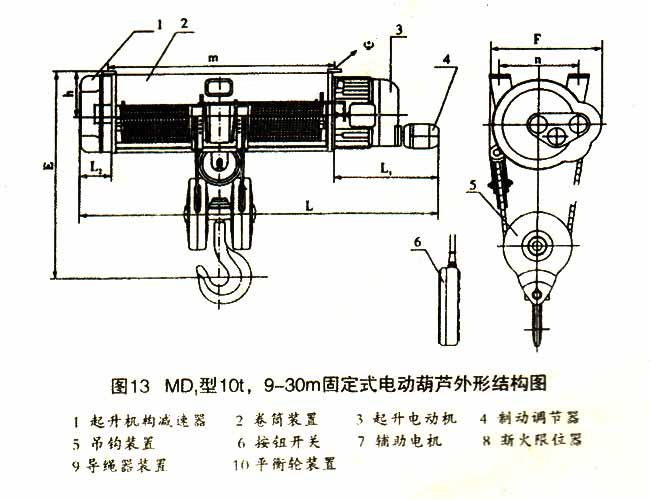

3、MD1型10噸9m-30米固定式電動葫蘆外形結構圖
（1）起升機構減速器，（2）卷筒裝置，（3）起升電動機，（4）制動調節器，（5）吊鉤裝置，（6）按鈕開關，（7）輔助電機，（8）斷火限位器，（9）導繩器裝置，（10）平衡輪裝置。
4、A1式是將電動葫蘆固定在H鋼下面，又稱懸掛式安裝，需要螺栓承重。A2式是將電動葫蘆固定在H鋼上面，又稱坐式安裝。A2坐式可以選擇梁或者平臺承重。電動葫蘆鋼絲繩可以任意角度出繩，如水平雙向雙出繩，同向雙出繩，同向多出繩，可操作性更強，多用于飛機庫大門、工業廠房、倉庫、車間等場所提升門的提升，機械設備、電力等場所的牽拉、拽引作業。A3A4是側面安裝，需要螺栓承重。
MD1型0.5-10t6-30m固定式電動葫蘆外形結構圖（簡筆畫），文章由電動葫蘆網站更新如轉載請注明出處。www.clhx.cn，河北悍象主營鋼絲繩電動葫蘆,環鏈電動葫蘆,防爆電動葫蘆,手拉葫蘆,手扳葫蘆,卷揚機,MD型簡易門式起重機,電動吊籃等。咨詢訂購聯系電話：15703121233，歡迎實地考察。
