悍象起重CD1型0.5-5t6-30m電動葫蘆外形結構圖，單速鋼絲繩電動葫蘆是一種輕小型起重設備，工作級別為M3，持電負載率25％，周期10分鐘，屬斷續運轉也稱反復短時工作制。可安裝在直線或曲線的工字梁上，也可用于橋式起重機、龍門起重機、懸臂吊或簡易龍門架上做行車使用，可安裝無線遙控器使用。

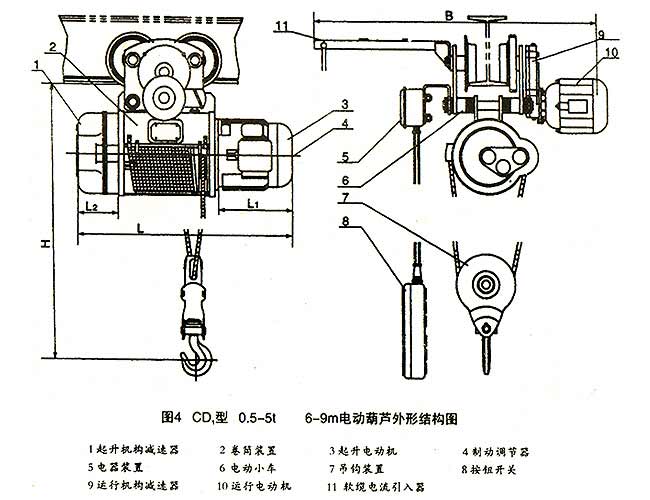

一、CD1型0.5t-5噸6m-9米電動葫蘆外形結構圖
1.起升機構減速器，2.卷筒裝置，3.起升電動機，4.制動調節器，5.電器裝置，6.電動小車，7.吊鉤裝置，8.按鈕開關，9.運行電動機，10.軟纜電流引入器。

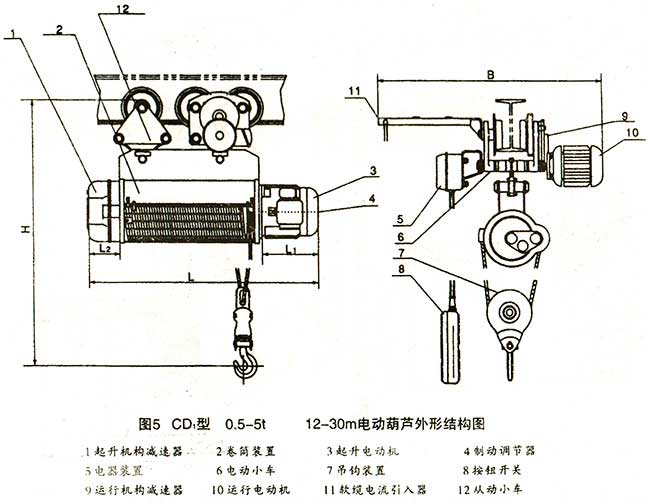

二、CD1型0.5t-5噸12m-30米電動葫蘆外形結構圖
1.起升機構減速器，2.卷筒裝置，3.起升電動機，4.制動調節器，5.電器裝置，6.電動小車，7.吊鉤裝置，8.按鈕開關，9.運行機構減速器，10.運行電動機，11.軟纜電流引入器，12.從動小車。

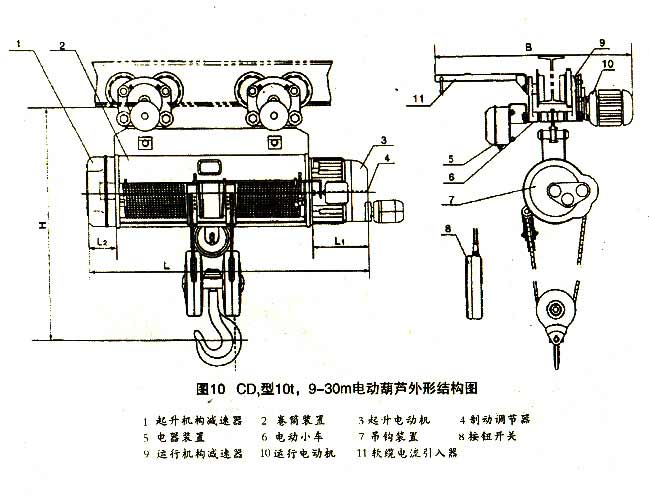

三、CD1型10噸9m-30米電動葫蘆外形結構圖
1.起升機構減速器，2.卷筒裝置，3.起升電動機，4.制動調節器，5.電器裝置，6.電動小車，7.吊鉤裝置，8.按鈕開關，9.運行機構減速器，10.運行電動機，11.軟纜電流引入器。

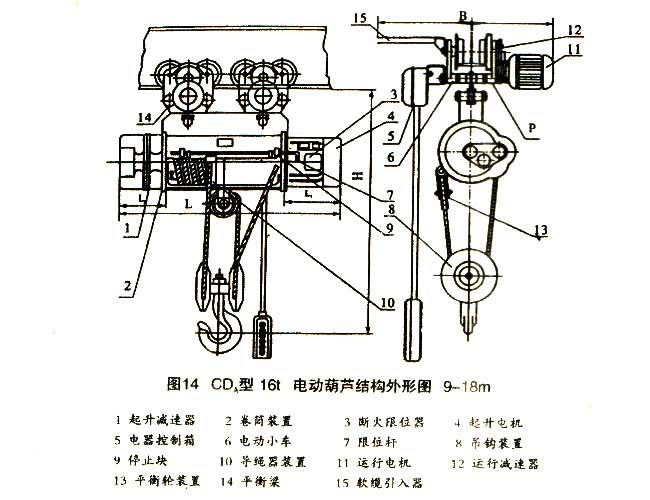

四、CD1型16噸9m-18米電動葫蘆外形結構圖
1.起升減速器，2.卷筒裝置，3.斷火限位器，4.起升電機，5.電器控制箱，6.電動小車，7.限位桿，8.吊鉤裝置，9.停止塊，10.導繩器裝置，11.運行電機，12.運行減速器，13.平衡輪裝置，14.平衡梁，15.軟纜引入器。
CD1型0.5-5t6-30m電動葫蘆外形結構圖（簡筆畫），文章由電動葫蘆網站更新如轉載請注明出處。www.clhx.cn，河北悍象主營鋼絲繩電動葫蘆,環鏈電動葫蘆,防爆電動葫蘆,手拉葫蘆,手扳葫蘆,卷揚機,MD型簡易門式起重機,電動吊籃等。咨詢訂購聯系電話：15703121233，歡迎實地考察。
